Gummigewebescheiben

Gummigewebescheiben – gültig ab 01.10.2021

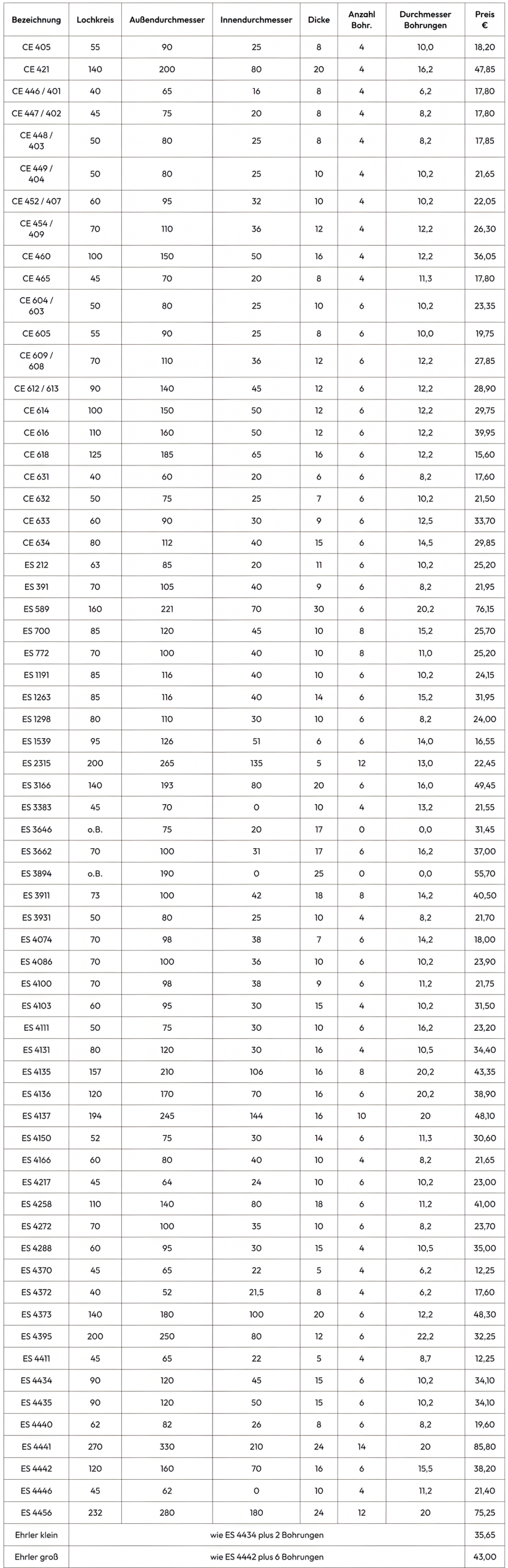

Diese Tabelle zeigt eine Übersicht verschiedener Gummigewebescheiben mit ihren wichtigsten Abmessungen sowie der jeweiligen Bestellbezeichnung. Die Scheiben werden in elastischen Kupplungssystemen eingesetzt, um Drehmomente zu übertragen und gleichzeitig Stöße und Schwingungen zu dämpfen.

Die aufgeführten Varianten unterscheiden sich in Lochkreis, Außen- und Innendurchmesser, Dicke sowie Anzahl und Durchmesser der Bohrungen. Dadurch können sie in unterschiedlichen Kupplungssystemen und industriellen Anwendungen eingesetzt werden.

Der Innendurchmesser und die Anzahl der Bohrungen können individuell gestaltet werden.

Hierzu, wie auch zu Armierungen, ist eine gesonderte Anfrage notwendig.

Hinweise

– Bei eingehenden Bestellungen behalten wir uns eine Orientierung auf ähnliche Gelenk-Gewebescheiben vor.
Das gilt insbesondere für Kleinstmengen und für die Ersatzteilversorgung alter Geräte oder Anlagen.

– Sind spezielle Abmessungen erforderlich und ist eine Lieferung möglich, werden die Besteller bei jährlich kleinen Bedarfsmengen aufgefordert, sich zu bevorraten, um Versorgungsproblemen vorzubeugen. Zweckmäßig ist in geeigneten Fällen eine Bevorratung für die voraussichtliche Lebensdauer des Gerätes.

– Die Art der Armierung von Bolzenbohrungen ist mit uns zu vereinbaren.

– Gelenk-Gewebescheiben nach TGL 19-11-107 vom Juni 1967 sollten bevorzugt vorgesehen werden.
Nicht mehr angeführte Standards wurden zurückgezogen bzw. ersetzt.
Sofern daraus noch Abmessungen als gängig anzusehen sind, wurden sie in die folgenden Listen eingearbeitet.

– Alte Bolzenkupplungen, für die keine passenden Gelenk-Gewebescheiben mehr geliefert werden können, sollten einmalig auf eine geeignete Abmessung umgestellt werden.
Wir sind bereit, Sie dabei zu beraten.

– Lieferungen erfolgen grundsätzlich über den fachlich oder regional zuständigen Großhandel.

– Als Bestellangabe für COSID-Gelenk-Gewebescheiben genügt die CE- oder ES-Nr.
Ist die Bestellbezeichnung nicht bekannt, sind folgende Angaben zur Prüfung der Herstellmöglichkeit erforderlich:
