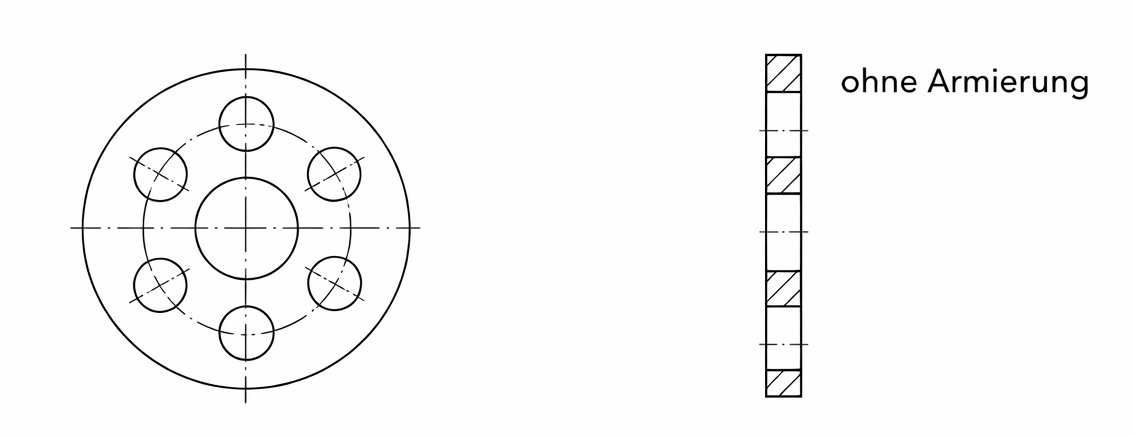

Gelenk-Gewebescheiben mit 6 Bohrungen – nicht armiert

Gelenk-Gewebescheiben mit 6 Bohrungen in nicht armierter Ausführung werden in elastischen Kupplungssystemen eingesetzt, um Drehmomente zuverlässig zu übertragen und gleichzeitig Stöße sowie Schwingungen wirksam zu dämpfen. Dank ihrer elastischen Eigenschaften können sie kleinere Fluchtungsfehler zwischen verbundenen Wellen ausgleichen und tragen damit zu einem ruhigen, gleichmäßigen und langlebigen Betrieb von Maschinen und Anlagen bei.

Die Scheiben bestehen aus einem widerstandsfähigen Gummi-Gewebe-Verbundmaterial, das für eine hohe Belastbarkeit und eine lange Lebensdauer ausgelegt ist. Sie sind in verschiedenen Abmessungen erhältlich und lassen sich dadurch flexibel in unterschiedlichen Kupplungssystemen sowie zahlreichen Anwendungen im Maschinen- und Anlagenbau einsetzen.

Hinweise

– Bei eingehenden Bestellungen behalten wir uns eine Orientierung auf ähnliche Gelenk-Gewebescheiben vor.
Das gilt insbesondere für Kleinstmengen und für die Ersatzteilversorgung alter Geräte oder Anlagen.

– Sind spezielle Abmessungen erforderlich und ist eine Lieferung möglich, werden die Besteller bei jährlich kleinen Bedarfsmengen aufgefordert, sich zu bevorraten, um Versorgungsproblemen vorzubeugen. Zweckmäßig ist in geeigneten Fällen eine Bevorratung für die voraussichtliche Lebensdauer des Gerätes.

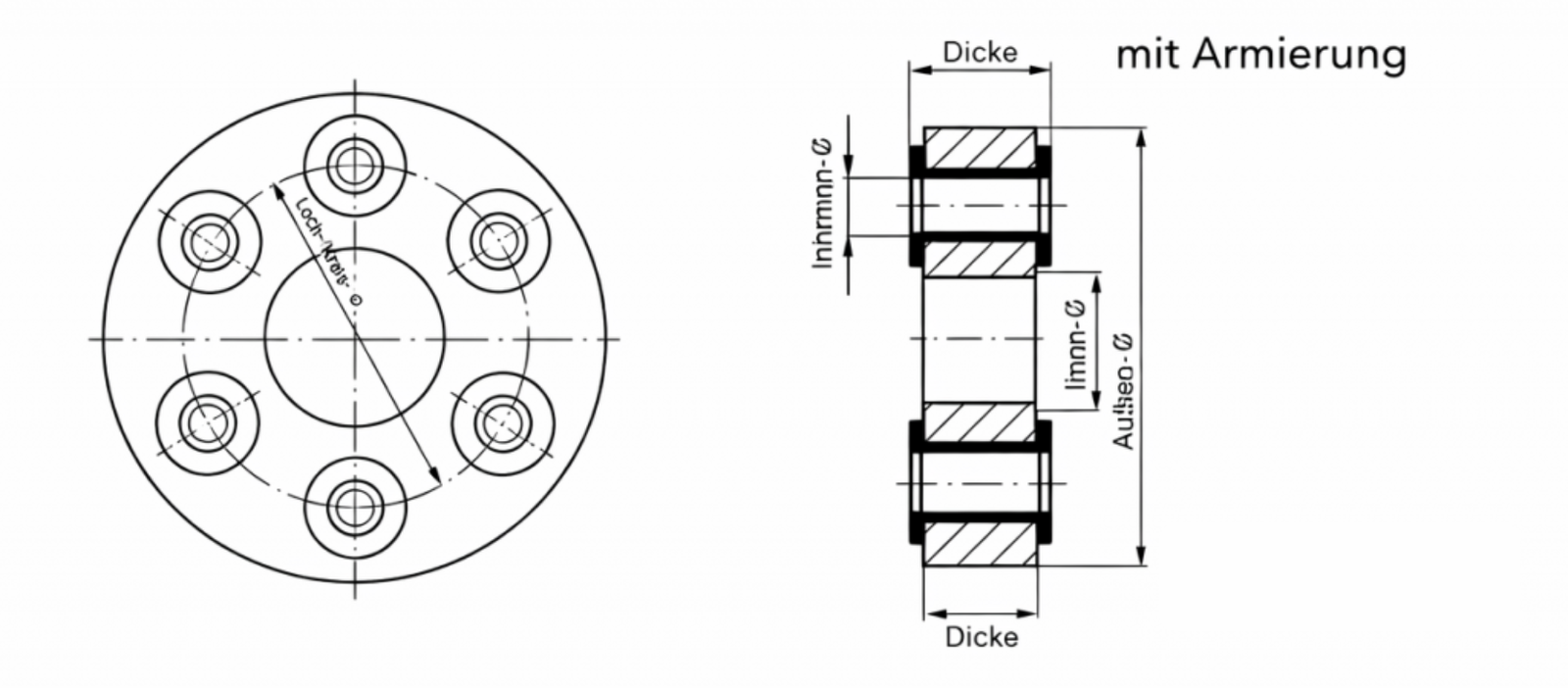

– Die Art der Armierung von Bolzenbohrungen ist mit uns zu vereinbaren.

– Gelenk-Gewebescheiben nach TGL 19-11-107 vom Juni 1967 sollten bevorzugt vorgesehen werden.
Nicht mehr angeführte Standards wurden zurückgezogen bzw. ersetzt.

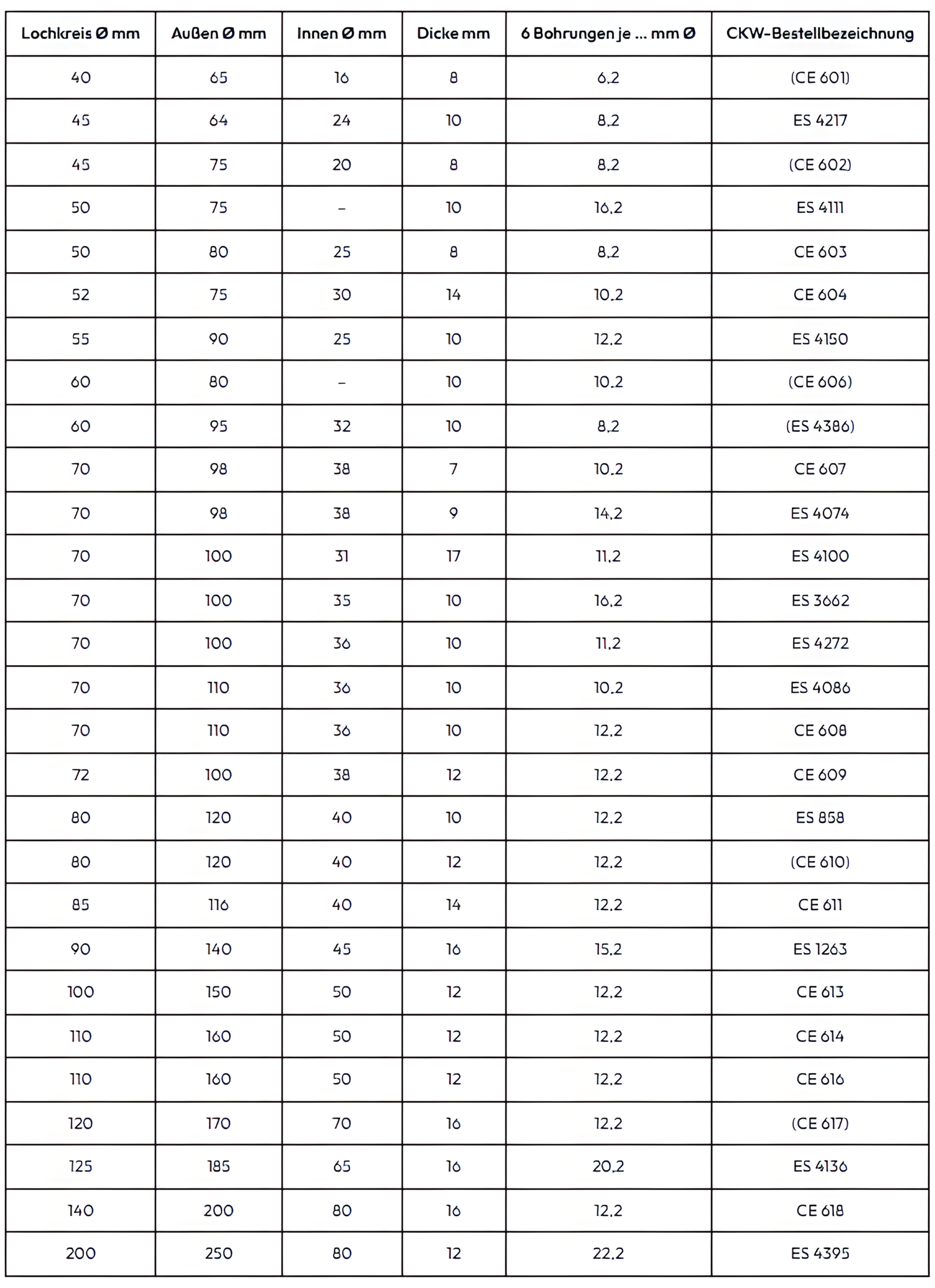

Sofern daraus noch Abmessungen als gängig anzusehen sind, wurden sie in die folgenden Listen eingearbeitet.

– Alte Bolzenkupplungen, für die keine passenden Gelenk-Gewebescheiben mehr geliefert werden können, sollten einmalig auf eine geeignete Abmessung umgestellt werden.
Wir sind bereit, Sie dabei zu beraten.

– Lieferungen erfolgen grundsätzlich über den fachlich oder regional zuständigen Großhandel.

– Als Bestellangabe für COSID-Gelenk-Gewebescheiben genügt die CE- oder ES-Nr.
Ist die Bestellbezeichnung nicht bekannt, sind folgende Angaben zur Prüfung der Herstellmöglichkeit erforderlich:
