Gelenk-Gewebescheiben mit 4 Bohrungen in armierter Ausführung werden in elastischen Kupplungssystemen eingesetzt, um Drehmomente zuverlässig zu übertragen und gleichzeitig Schwingungen sowie Stoßbelastungen wirksam zu reduzieren. Durch die integrierte Armierung verfügen diese Scheiben über eine erhöhte mechanische Stabilität und eignen sich besonders für Anwendungen mit höheren Belastungen oder anspruchsvollen Betriebsbedingungen.
Das hochwertige Gummi-Gewebe-Verbundmaterial sorgt für eine sichere Kraftübertragung und ermöglicht gleichzeitig den Ausgleich kleiner Fluchtungsfehler zwischen verbundenen Wellen. Dank der verschiedenen verfügbaren Abmessungen können diese Gelenk-Gewebescheiben in zahlreichen industriellen Kupplungssystemen sowie im Maschinen- und Anlagenbau eingesetzt werden.
Hinweise
– Bei eingehenden Bestellungen behalten wir uns eine Orientierung auf ähnliche Gelenk-Gewebescheiben vor.
Das gilt insbesondere für Kleinstmengen und für die Ersatzteilversorgung alter Geräte oder Anlagen.
– Sind spezielle Abmessungen erforderlich und ist eine Lieferung möglich, werden die Besteller bei jährlich kleinen Bedarfsmengen aufgefordert, sich zu bevorraten, um Versorgungsproblemen vorzubeugen. Zweckmäßig ist in geeigneten Fällen eine Bevorratung für die voraussichtliche Lebensdauer des Gerätes.
– Die Art der Armierung von Bolzenbohrungen ist mit uns zu vereinbaren.
– Gelenk-Gewebescheiben nach TGL 19-11-107 vom Juni 1967 sollten bevorzugt vorgesehen werden.
Nicht mehr angeführte Standards wurden zurückgezogen bzw. ersetzt.

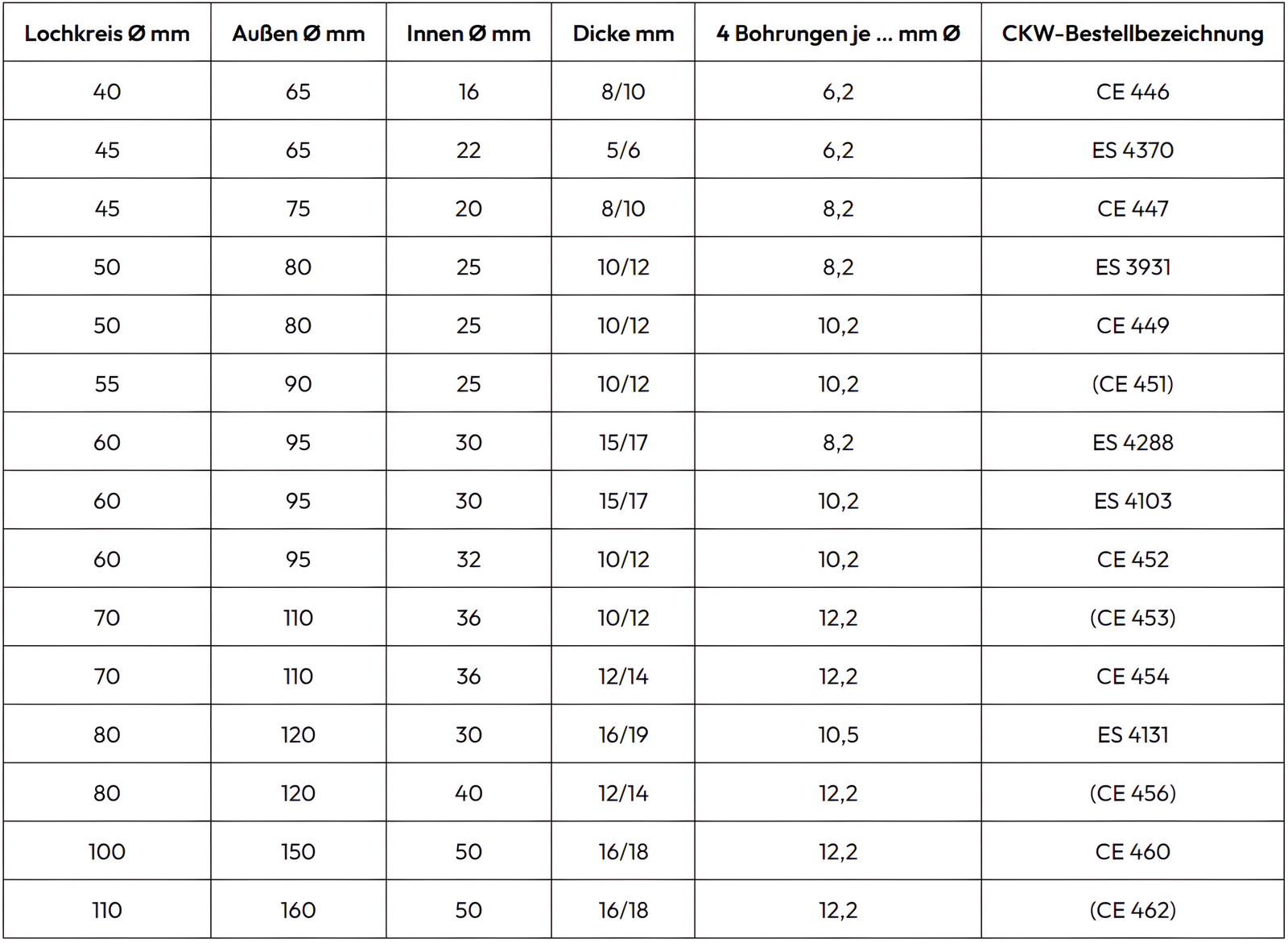

Sofern daraus noch Abmessungen als gängig anzusehen sind, wurden sie in die folgenden Listen eingearbeitet.
– Alte Bolzenkupplungen, für die keine passenden Gelenk-Gewebescheiben mehr geliefert werden können, sollten einmalig auf eine geeignete Abmessung umgestellt werden.
Wir sind bereit, Sie dabei zu beraten.
– Lieferungen erfolgen grundsätzlich über den fachlich oder regional zuständigen Großhandel.
– Als Bestellangabe für COSID-Gelenk-Gewebescheiben genügt die CE- oder ES-Nr.
Ist die Bestellbezeichnung nicht bekannt, sind folgende Angaben zur Prüfung der Herstellmöglichkeit erforderlich:
Außen-Ø
Lochkreis-Ø
Mittelloch-Ø
Anzahl der Bohrungen
Durchmesser der Bolzenbohrungen
Dicke der Scheibe ohne oder mit Armierung
